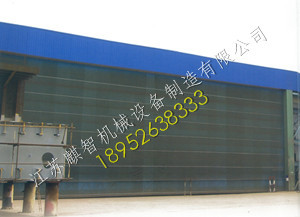

1、 基本技术条款 柔性升降大门尺寸为： 1-1大门尺寸：***米×***米 （宽×净高高） 制作尺寸： 宽+2米×高+2米 1-2 大门所有水平框架为型钢材料。 1-3 柔性大门的启升机构上装有二套压轮式限位器和一套顶升式限位器，并在底部下过梁两端装有钢丝绳连动的挂钩制动器。当提升钢丝绳松动时，挂钩会自动钩上侧导轨的水平圆钢上，防止大门堕落，以免发生事故，保证柔性升降大门的安全使用。 2、柔性升降大门的安全措施 2-1技术保证 柔性升降大门的设计参照GB/T3811-83起重机械设计规范；GBJ17-88钢结构设计规范；GBJ17-88钢结构技术规范，电器按GB/T4942.2-1993标准。 原材料采用宝钢及马钢产品；电器元件采用名牌产品。 2-2传感、检测和声光报警系统 柔性升降大门配有声光报警系统，在升降运行时发出声、光信号；严禁人员及车辆在大门升降时在下面行走； 下部限位器：在轮滑组的侧面装有传感限位器，根局钢丝绳的涨紧和松弛，使大门在完全关闭，起升机构立刻停止运行。 上部限位器：在横梁的底部装有顶杆接触器，当大门起升接近顶部时，上部的水平框架接触到限位器的顶敢，起升机构立刻停止运行： 2-3标记 柔性升降大门的二侧立柱上贴有表示高度的红色反光膜标记，以保证正确地目测到大门的升降高度。在夜间运行分段时同时也可以起到立柱的标记作用。 立柱二侧贴有大门的禁令标设及操作规程。 2-4电器控制系统中多加一级应急按纽，在接触器不能脱开，失灵的情况下，切断控制箱电源。 2-5安全可靠的挂钩式防下落装置，触保了门体的运行安全； 2-6柔性升降大门的抗风力为50kg/㎡ 3、柔性升降大门提升机构主要技术性能 3-1、技术性能 序号 名称 单位 技术性能 备注 1 起重量 t 5 2 起升高度 mm / 3 起升速度 m/min 6-9 4 滑轮组倍率 n 20 5 钢丝绳直径 mm 10 6 钢丝绳安全系数 倍 ￠6 7 起重电动机 kw 3 3-2提升机的型号为CD3T7ma2 .由机座、钢丝绳卷筒、齿轮减速器、锥形制动起重电动机等组成.齿轮减速器安装在钢丝绳筒的端面，附加的紧急制动器直接作用于卷筒上，齿轮减速器须按“自由浮动原理”设计。电动机装有锥型制动器，当关闭电源或停电时无需开关实行安全制动； 3-3在梁上钢丝绳端部，装有传感器，从而绝对保证大门升降的安全性； 3-4钢丝绳卷筒轴上装有高度限位器，限制其高低极限位置； 3-5大门底部框架设计2组工艺吊点，以备起降机构发生故障时起吊使用。 4、柔性大门门体的主要技术数据 4-1柔性升降大门结构由水平框架、第框架和上部框架组成，底框架的底侧采用U型橡胶密封，横梁和立柱侧面采用面料密封； 4-2柔性升降大门的内外侧采用特种PVC复合面料制作。大门的水平框架及底框架和上部框架均采用框架结构，框架的主要结构件用矩形钢管制作； 4-3特种PVC复合面料技术数据表 序号 项目名称 单位 参数 备注 1 厚 度 mm 0.8 2 质 量 g/㎡ 900 3 基 布 聚脂乙烯 4 耐 热 ℃ +80 5 耐 寒 ℃ -35 6 抗拉强度 N/5cm 经2100×纬2100 7 撕裂强度 N 350 8 剥离强度 N/5cm 50 9 延 伸 率 ‰ 15～20 10 耐 水 压 mmHzo 3×10 11 耐 阻 燃 S 3秒钟自密 12 面料抗风 KG/㎡ 0.68 4-4大门立柱内设有检修扶梯。 5、电器控制 5-1大门在不升降时，锥型电机自锁； 5-2柔性升降大门的限位器控制在大门升到高度和下降到低点时能准确的限位； 5-3柔性升降大门的车间内外均装有IP65级操作按纽箱，其运行为点动接确上下操作，操作人员在内外都能控制大门的升降。并配有升降声光警灯； 5-4所有控制系统采用PLC控制。 5-5电源：380V±10% 50HZ 三箱四线制 6、产品适应环境 6-1 湿度为: 86%RH 6-2 温 度: -10℃---40℃ 7、我公司生产的柔性升降大门设计、制造和安装调试执行下列有关标准 7-1 GB/T 3811-83 起重机械设计规范 7-2 GB 1102-74 钢丝绳的选择和计算规范 7-3 GB/T 6067-85 起重机械安全规程 7-4 GBJ 17-88 钢结构设计规范 7-5 GB 50205-95 钢结构工程施工和验收规范 7-6 YBJ216-88 压型金属板设计施工规程 7-7 GBJ18-87 型钢结构技术规范 7-8 JBJ82-91 钢结构高强度螺栓连接设计、施工及验收规程 7-9 JCJ81-91 建筑钢结构焊接规程 7-10 ZBJ180066.1-87 起重机的滑轮选择和计算规范 8、柔性大门钢结构件表面处理 8-1 所有刚结构材料表面喷沙处理达Sa2.5级,油漆采用上海开林漆厂生产的702环痒富锌底漆一度、842环氧云铁中漆一度、外表面涂氯化橡胶面漆两度: 8-2 本大门外表面采用采钢板封闭,与厂房接口封闭、不漏雨. | |
